變電所無人值守系統

全時段24小時實時監控，在線(xian)巡檢，異常預警(jing)，提前發現問(wen)題(ti)(ti)，解(jie)決(jue)問(wen)題(ti)(ti)

平臺介紹

隨(sui)著國家電網改革政(zheng)策的(de)(de)逐步推(tui)進和(he)落實(shi)，普通線(xian)下運維(wei)(wei)模式已無法滿足市場需求，迫切需要配套智能(neng)化線(xian)上運維(wei)(wei)管理和(he)服務平(ping)(ping)臺(tai)(tai)，天云(yun)聚合變電所運維(wei)(wei)云(yun)平(ping)(ping)臺(tai)(tai)根據(ju)市場需求反(fan)饋，運用互聯網和(he)大數據(ju)技術，為(wei)電力運維(wei)(wei)公司提供配套線(xian)上運維(wei)(wei)服務。該平(ping)(ping)臺(tai)(tai)作為(wei)連(lian)接運維(wei)(wei)單位和(he)用電企業的(de)(de)紐帶，全方位監(jian)視變配電系統的(de)(de)運行狀態(tai)和(he)電量數據(ju)，為(wei)客戶提供更好的(de)(de)運維(wei)(wei)服務，平(ping)(ping)臺(tai)(tai)提供運行環境(jing)法監(jian)測、電力數據(ju)監(jian)測、電能(neng)質量分析、消防(fang)安(an)保監(jian)測、異常預警(jing)、事故報警(jing)和(he)事件記錄、運維(wei)(wei)巡檢(jian)派(pai)單等功能(neng)，并支持多(duo)平(ping)(ping)臺(tai)(tai)、多(duo)終端(duan)數據(ju)訪問(wen)。

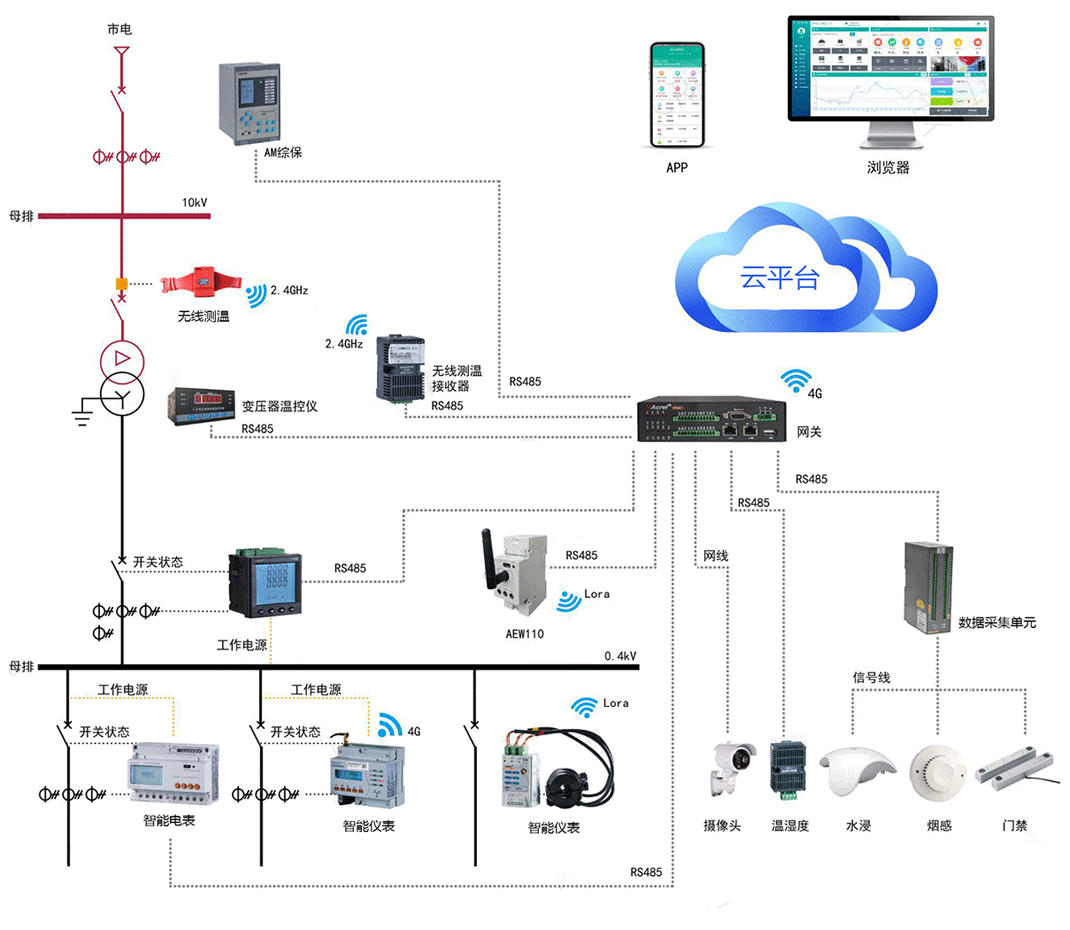

系統介紹

動力監控部分

市電輸入監測：監測市電的實時供電參數，如三相電壓、電流等。
UPS監測：監測UPS的工作狀態和運行參數；每節電池的電壓、電流、溫度、內阻等參數。
ATS柜監測：?全面診斷ATS柜運行狀況，實時監控ATS柜的各種參數。
高壓開關柜監測：實時監測高壓開關柜的斷路器、隔離開關、負荷開關、電流值等參數，對于重要的參數。
低壓(ya)開關(guan)柜監測：實時監測的三相電壓，三相電流，三相頻率，三相有功，三相無功，三相視在，三相功率因數，電能等參數。
變壓器控溫器監測：實時監測變壓器控溫器的溫度。

平臺告警方式

實(shi)現短信報(bao)(bao)警(jing)、電話(hua)報(bao)(bao)警(jing)、語(yu)音報(bao)(bao)警(jing)、聲光(guang)報(bao)(bao)警(jing)、郵件報(bao)(bao)警(jing)、APP報(bao)(bao)警(jing)等報(bao)(bao)警(jing)方式。

環境監控部分

精密(mi)空調監測：監測精密空調的運行參數及狀態，并可實現遠程開關機啟停控制和參數設置。
溫濕(shi)度監測：監測變電所內重要區域的溫度、濕度數值及變化情況。
漏水(shui)監測：監測變電所內有無漏水發生情況。
煙感監測：監測變電所內有煙無煙狀態。

安保監控部分

門禁監測及管理：采用進門刷卡+出門按鈕的驗證方式，實現對人員出入情況的管理。
視頻(pin)圖像(xiang)監(jian)測：監視變電所區域的實時圖像，并進行視頻錄像。
消防(fang)監(jian)測：監測消防控制箱提供的干接點火警信號或單獨安裝煙霧探測器對機房火警進行監測。
防雷監(jian)測(ce)：變電所內防雷器的工作狀態。

應用領域

倉儲物流
政府機關
醫院煙草
教育科研

工廠企業
電腦機房
銀行保險
數據中心

系統功能

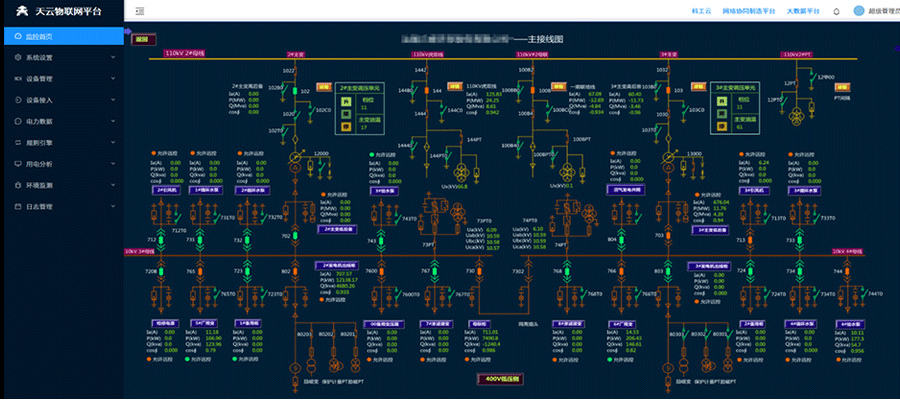

系統圖監控

變(bian)(bian)電(dian)所(suo)實(shi)(shi)時監(jian)控系統(tong)圖為主監(jian)控畫面，主要(yao)實(shi)(shi)時監(jian)測(ce)變(bian)(bian)電(dian)所(suo)所(suo)有回路(lu)的運(yun)行(xing)(xing)狀(zhuang)態。在系統(tong)圖中可(ke)(ke)以直(zhi)觀每路(lu)的進(jin)線(xian)和(he)出(chu)線(xian)的運(yun)行(xing)(xing)參數(shu)(shu)和(he)狀(zhuang)態，可(ke)(ke)以看到變(bian)(bian)壓(ya)器出(chu)線(xian)側的所(suo)有常規電(dian)力參數(shu)(shu)。如左圖所(suo)示(shi)：

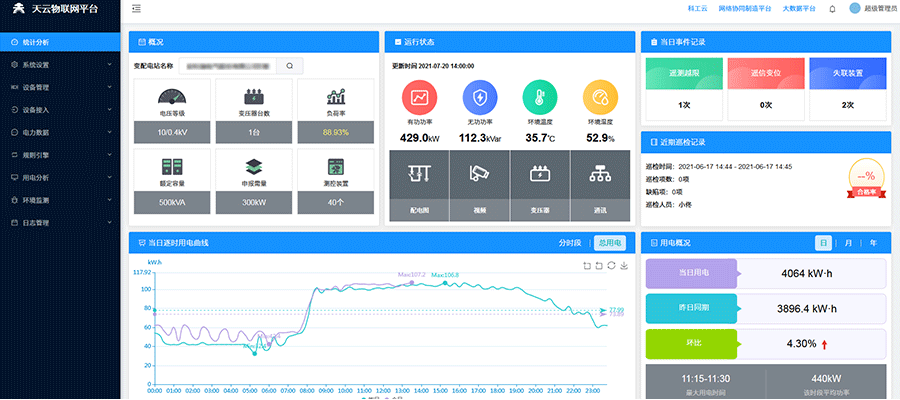

統計分析

統計分析(xi)頁面主要針對變電站(zhan)設(she)備的運行(xing)狀態、用電情(qing)況(kuang)、環境參數以及報警情(qing)況(kuang)進行(xing)實時展示(shi)和(he)。如左圖所示(shi)：

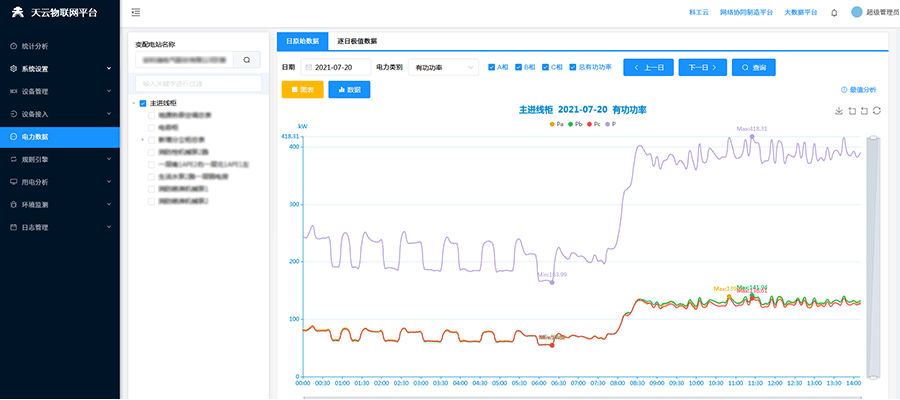

電力數據

在配電(dian)一次(ci)圖中，可直接查看該回路(lu)詳(xiang)細電(dian)參量，包括三(san)相電(dian)流、三(san)相電(dian)壓、三(san)相總(zong)有功(gong)(gong)功(gong)(gong)率(lv)、總(zong)無(wu)功(gong)(gong)功(gong)(gong)率(lv)、總(zong)功(gong)(gong)率(lv)因數、正向(xiang)有功(gong)(gong)電(dian)能，并可以查看24小(xiao)時相電(dian)流趨勢曲線

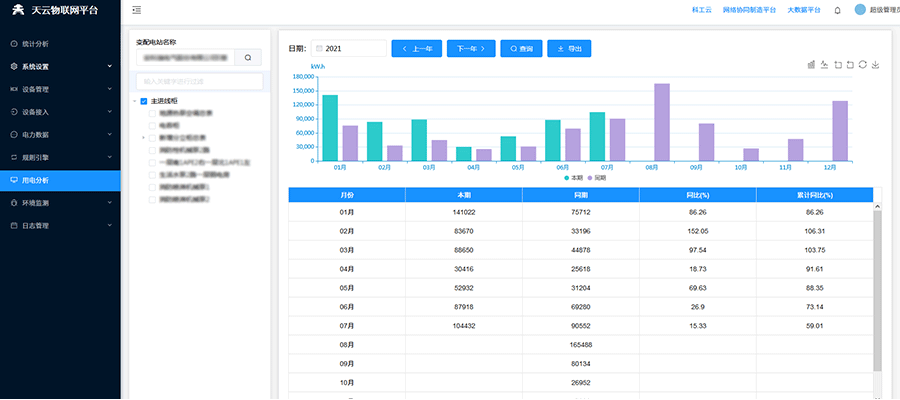

用電分析

對被監控設備的用電情況進行統(tong)計分析(xi)(xi)，并可(ke)按不同(tong)的時(shi)間段進行同(tong)比和環(huan)比數據(ju)分析(xi)(xi)

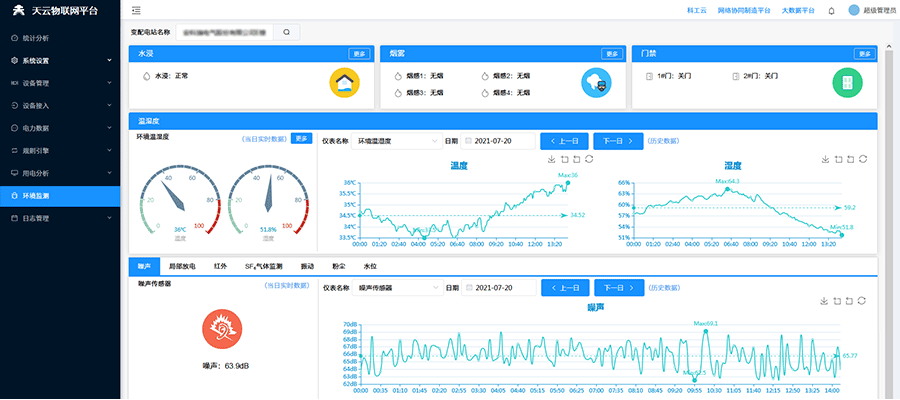

環境監測

實時(shi)展示變電所多(duo)項環(huan)境(jing)參數，比如：水浸(jin)情況，煙霧(wu)狀態、門禁狀態以及(ji)溫濕(shi)度等基本(ben)參數，另外還可(ke)針具客戶的需求增加(jia)噪聲、局部放電、紅外、SF6氣體監測、粉塵等監測。當監測數據超限立即(ji)啟動報警(jing)系統，防止異常情況發生(sheng)。
